共模電感的工作原理：

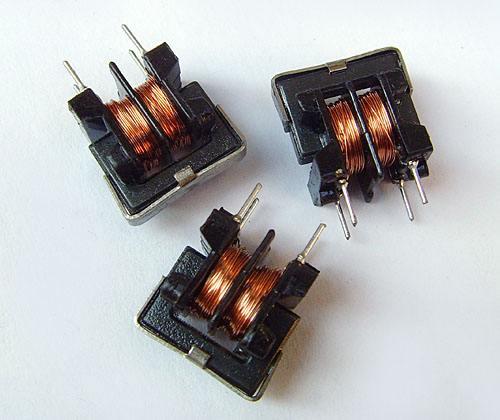

　　共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。

原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。

　　共模電感是一個高導磁率的磁芯上有兩個繞組，這兩個繞組的電流按同一方向流入，同一方向流出，負載電流產生的磁場在磁芯中相互抵消。當共模噪聲流進時，由于方向不同向，于是在磁芯中產生磁場，而由于磁芯的高導磁率而把噪聲抑制。
